在工业机器人、自动化设备和精密传动领域，行星减速机和谐波减速机是应用最广泛的两种精密减速器方案。两者在结构原理、性能特点和应用场景上存在显著差异。本文将系统对比两种减速机的区别，为您的设备选型和国产化替代提供专业参考。
一、结构原理：刚性齿轮 vs 柔性变形
1.1 行星减速机：刚性齿轮啮合
行星减速机由太阳轮、行星轮、行星架和内齿圈四个核心部件组成。其工作原理是：太阳轮驱动多个行星轮在内齿圈中公转，行星轮上的行星架将动力传递给输出轴，实现减速增扭。
结构特征：
- 全部采用刚性齿轮，多齿同时啮合
- 功率分流设计，承载能力强
- 多级传动可实现更大减速比
- 结构紧凑，同轴输入输出
核心优势：刚性齿轮结构使其具有极高的抗扭刚度和抗冲击性，适合承受重载和冲击工况。
1.2 谐波减速机：柔轮弹性变形
谐波减速机由刚轮、柔轮和波发生器三个基本构件组成。其工作原理是：波发生器使柔轮产生可控的径向弹性变形，利用柔轮与刚轮的齿数差（通常柔轮比刚轮少2个齿）实现减速传动。
结构特征：
- 包含柔性薄壁套杯（柔轮），厚度通常1mm以下
- 零部件数量少，结构极简
- 单级即可实现超高减速比
- 体积小、重量轻
1.3 结构对比图谱
| 对比维度 | 行星减速机 | 谐波减速机 |
|---|---|---|
| 传动方式 | 刚性齿轮啮合 | 柔轮弹性变形 |
| 核心部件 | 太阳轮、行星轮、内齿圈 | 刚轮、柔轮、波发生器 |
| 齿轮类型 | 全部刚性 | 刚轮+柔性薄壁套杯 |
| 啮合齿数 | 多个行星轮同时啮合 | 30%以上齿同时啮合 |
| 失效模式 | 齿轮磨损 | 柔轮疲劳断裂 |
二、关键性能参数对比
2.1 传动精度（背隙与回程误差）
谐波减速机在精度上占据绝对优势。由于柔轮与刚轮的过盈啮合原理，谐波减速机可实现理论上的零背隙传动。高端产品重复定位精度可达±15弧秒（约0.004°）。
行星减速机同样可实现高精度，但由于齿轮啮合存在间隙，很难做到绝对零间隙。美卡普精密行星产品背隙可稳定控制在≤3弧分（约0.05°），高精度系列可达≤1弧分。
精度对比结论：
- 谐波胜在极限精度：零背隙、微小位移控制优异
- 行星胜在精度持久性：长期运行后不会因柔性部件疲劳导致精度衰减
2.2 承载能力与刚性
行星减速机采用刚性齿轮多齿啮合结构，具有极高的扭转刚度和承载能力。得益于坚固的轴承支撑，它能承受巨大的轴向力、径向力和加速度冲击。实测数据显示，相同规格下行星减速机的扭转刚度是谐波的2倍以上。
谐波减速机依靠柔轮的弹性变形传动，由于柔轮壁厚较薄，其承载能力有限，抗冲击性较弱。在承受瞬时过载或倾覆力矩时，柔轮存在疲劳断裂风险。谐波减速机的扭矩额定值通常仅为同体积行星的1/3-1/2。
| 参数对比 | 行星减速机 | 谐波减速机 |
|---|---|---|
| 额定扭矩密度 | ★★★★★ | ★★★ |
| 峰值扭矩能力 | ★★★★★ | ★★ |
| 抗冲击性 | ★★★★★ | ★★ |
| 扭转刚性 | ★★★★☆ | ★★ |
刚性对比结论：
- 行星胜任重载：适合需要承受大扭矩和冲击的关节
- 谐波适用于轻载：适用范围受柔轮强度限制
2.3 减速比范围
行星减速机单级传动比通常为3-10:1，多级组合可达到更高速比（如100:1以上），但会显著增加轴向长度。
谐波减速机单级即可实现30-160:1的传动比，最高可达320:1。这一特性使其在紧凑空间内实现大速比需求时具有显著优势。
2.4 传动效率与温升
行星减速机传动效率可达95%-97%，单级产品甚至可达98%。高效率意味着更低的能量损耗、更小的温升。
谐波减速机由于柔轮与刚轮的滑动摩擦面积较大，传动效率通常在80%-85%，较行星低10-15个百分点。在长时间连续运行下，谐波会产生更高的温升。
2.5 体积与重量
谐波减速机在体积重量上具有绝对优势。由于其结构极简、零部件少，在相同减速比和扭矩等级下，谐波的体积和重量仅为行星的几分之一。
行星减速机由于零件较多且为钢材，体积和重量相对较大。但在中小减速比场景（如3-10），美卡普的单级行星完全可以保持紧凑结构。
2.6 寿命与维护
行星减速机使用寿命长，设计寿命通常可达15,000-20,000小时，且精度寿命长。维护需求低，只需定期润滑即可。
谐波减速机由于柔轮在运行中不断产生弹性变形，存在材料疲劳寿命限制，精度寿命约为行星的1/2。维护要求更严格，需要精密维护以确保性能。
三、关键参数对比汇总表
| 对比维度 | 行星减速机 | 谐波减速机 |
|---|---|---|
| 结构复杂度 | 较复杂（多零件） | 简单（3个核心件） |
| 传动精度 | ≤1-3弧分 | ≤15-30弧秒（零背隙） |
| 减速比范围 | 3-100（单级3-10） | 30-320（单级） |
| 传动效率 | 95%-97% | 80%-85% |
| 扭转刚性 | 高（基准的2倍+） | 中（基准1倍） |
| 承载能力 | 高（基准） | 中（基准的1/3-1/2） |
| 抗冲击性 | 强 | 弱 |
| 体积重量 | 较大 | 极小（轻量化） |
| 设计寿命 | 15,000-20,000h | 10,000-15,000h |
| 维护成本 | 低 | 较高 |
| 初始成本 | 低-中 | 中-高 |
四、使用场景与选型指南
4.1 行星减速机适用场景
行星减速机适合对刚性、承载能力、抗冲击性要求高，对成本敏感的应用：
- 工业机器人基座/大臂：高刚性、抗冲击、大扭矩输出
- 机床旋转工作台（第四轴/第五轴）：高刚性确保切削稳定性
- 锂电/光伏卷绕机构：可靠性高、24小时连续运行
- 自动化输送线/AGV：性价比优选、维护成本低
- 包装/食品机械：环境适应性强、寿命长
- 通用自动化设备：成本敏感、批量应用
4.2 谐波减速机适用场景
- 机器人腕部/手部：体积小、精度高、负载轻
- 协作机器人关节：轻量化、零背隙、安全
- 医疗手术机器人：超高精度、平稳运行
- 半导体设备：精密对位、无振动
- 航空航天机构：重量限制严格
- 精密光学转台：微小位移控制
4.3 行业主流的“分工逻辑”
| 关节位置 | 推荐方案 | 理由 |
|---|---|---|
| 基座/大臂（1-3轴） | RV或行星减速机 | 高刚度、抗冲击、大扭矩 |
| 小臂（4-5轴） | 谐波减速机 | 精度高、重量轻 |
| 腕部/手部（6轴） | 谐波或微型行星 | 紧凑、精准 |
| 协作机器人 | 谐波+行星组合 | 各有侧重、取长补短 |
“谐波+行星”是当前人形机器人的主流关节配置方案：精度要求高的末端关节选择谐波，成本敏感的抗冲击关节选择行星。
4.4 快速选型决策表
| 优先级需求 | 推荐选择 | 理由 |
|---|---|---|
| 极限精度 + 轻量化 | 谐波减速机 | 零背隙、体积小 |
| 高刚性 + 重载能力 | 行星减速机 | 抗冲击、扭矩大 |
| 低成本 + 易维护 | 行星减速机 | 性价比高、维护简单 |
| 超大减速比 + 紧凑 | 谐波减速机 | 单级速比可达160+ |
| 频繁启停/急停 | 行星减速机 | 金属刚性、抗冲击强 |
| 24h连续运行 | 行星减速机 | 寿命长、精度保持好 |
五、国产化替代现状与趋势
5.1 国产化进程对比
行星减速机：结构相对简单，制造难度较低，国产品牌在通用工业领域已实现较高市场份额。美卡普通过精密磨齿工艺、优质合金钢材料及本土化供应链，在性能持平进口品牌的同时，综合成本降低20%-35%，交货周期缩短至3-4周。
谐波减速机：工艺复杂，柔轮材料与热处理技术曾长期被日本哈默纳科垄断。以绿的谐波为代表的国产品牌已快速追赶，在协作机器人等领域实现规模化应用，但高端工业机器人市场外资仍占主导。
5.2 技术发展趋势
新型摆线针轮减速器正在崛起，兼具行星的高刚性和谐波的高精度。东吴证券研报指出，摆线针轮较谐波的扭矩增量显著大于成本&体积增量，有望在大负载关节部位迎来应用空间。
六、总结：如何选择？
行星减速机与谐波减速机没有绝对的“谁更好”，只有“谁更适合”。
- 选行星减速机：当您需要高刚性、强抗冲击、大扭矩输出、长寿命、低成本时
- 选谐波减速机：当您需要极限精度、轻量化、紧凑空间、零背隙时
在实际设备设计中，两种减速机往往是互补共存而非相互替代的关系。机器人制造商常采用“谐波+行星”组合方案：精度要求高的末端关节选择谐波，成本敏感的抗冲击关节选择行星。
在国产化替代的大背景下，理解两种技术的本质差异，根据具体工况做出精准选型，才能在保证设备性能的同时实现成本优化。

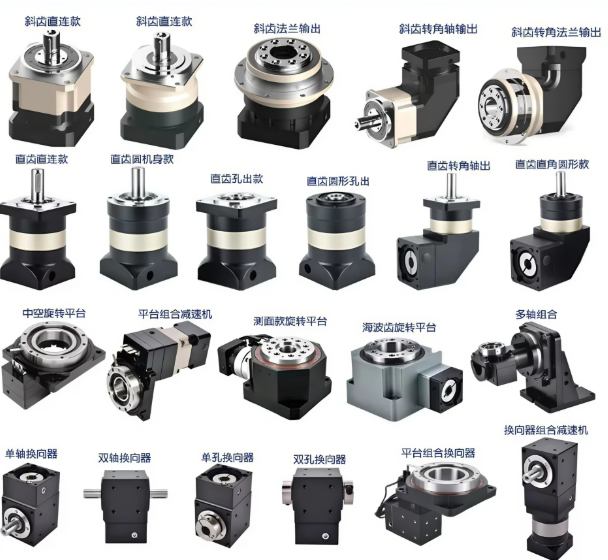

美卡普专注于精密行星减速机的研发制造，为追求高刚性、高可靠性、优性价比的应用场景提供专业的传动解决方案。如需选型建议或替代方案评估，欢迎联系美卡普技术团队。
